您好,欢迎访问河南四成研磨科技有限公司-氧化铝空心球网站!

全国咨询热线

13783669352

您的位置:首页 > 氧化铝空心球 >

氧化铝空心球

联系我们

河南四成研磨科技有限公司

联系人:贾经理
手 机:13783669352
邮 箱:mesuejia@scabrasive.com
地 址:河南省郑州市二七区嵩山路长江路亚星时代广场1903室

咨询热线0371-63315769

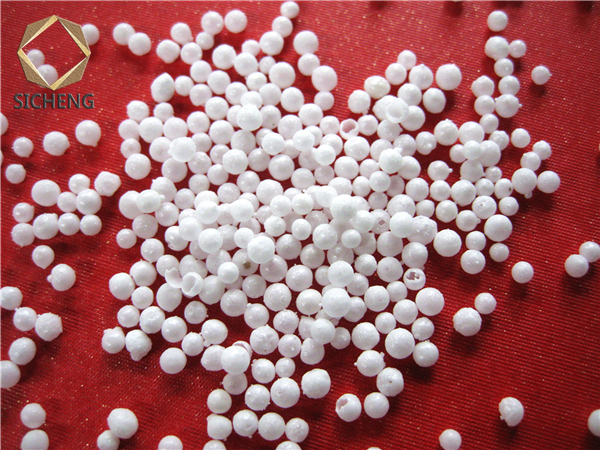

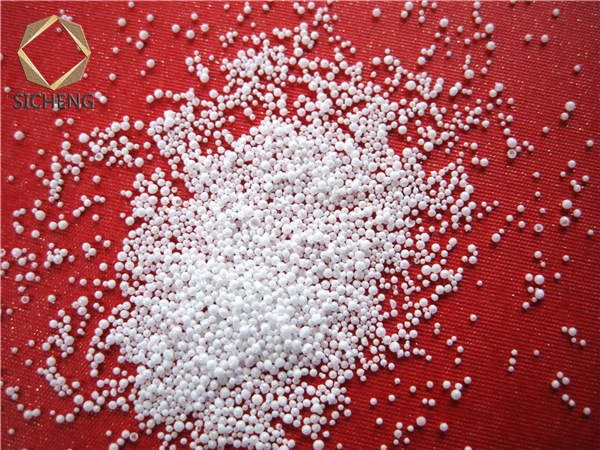

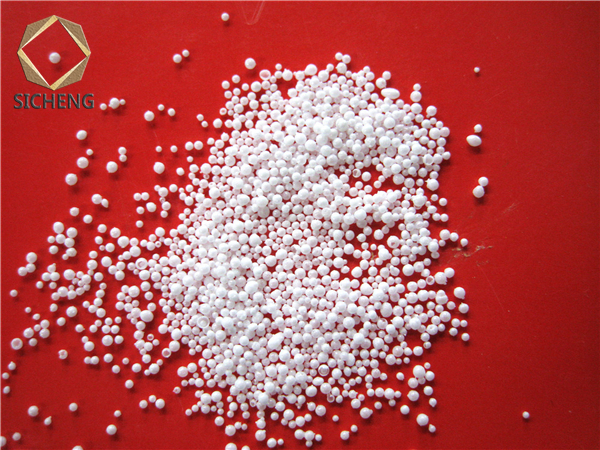

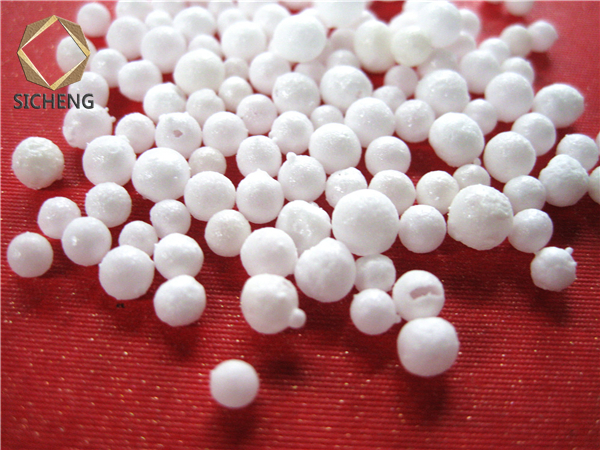

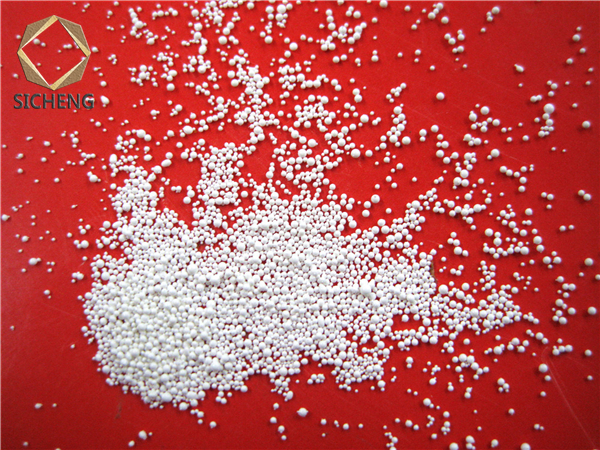

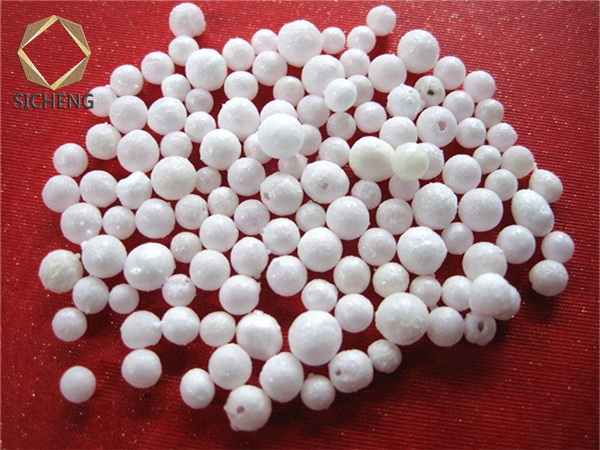

轻质耐高温隔热耐火材料氧化铝空心球

氧化铝空心球是将Al2O3含量98%以上的工业氧化铝置于三相电弧炉内熔炉,用压缩空气将的液态氧化铝吹成空心小球既得氧化铝空心球。


产品内容

    产品介绍:

    氧化铝空心球是将Al2O3含量98%以上的工业氧化铝置于三相电弧炉内熔炉,用压缩空气将的液态氧化铝吹成空心小球既得氧化铝空心球。


    生产工艺:

    生产氧化铝空心球前,先将电极置于与石墨坩埚底部相接处的位置,加入适量工业氧化铝粉后便可起弧。操作电流为1.0kA,电压80~100V。起弧后,随着Al2O3的熔融,逐渐加料,直至石墨坩埚中的料液装满为止,此时液料温度为2200~2300℃。此后使坩埚倾倒,溶液流出。开动空压机,用压缩空气将液体吹散。压缩空气喷嘴与液体间的角度以60~70°为宜,被吹散的Al2O3液体将空气裹住,冷却凝固即成为空心球。收集吹得的球,经炼选、筛分。即为氧化铝空心球成品。

    理化指标:

理化指标

含量

外观

白色空心球体

分类

混级球和分级球

Al2O3  %

99

Fe2O3  %

≤0.15

SiO2  %

≤0.2

Na2O  %

≤0.25

堆积密度  g/cm3

0.5—1.0

粒度 mm

0.2—5(0.2-1mm,1-2mm,2-3mm,3-5mm.)


    特点与性能:

    氧化铝空心球,晶型为a-Al2O3微晶体。我公司生产的氧化铝空心球体积密度小,杂质含量低,导热系数低。

    以氧化铝空心球为主体,可制成各种形状制品,最高使用温度1800℃,制品机械强度高,为一般轻质制品的数倍,而体积密度仅为刚玉制品的二分之一。

    型号分类:

    氧化铝空心球有混级球和分级球两种:混级球的粒径为0.2-5mm,分级球的粒径分别为0.2-1mm,1-2mm,2-3mm,3-5mm.

    氧化铝空心球应用:

    氧化铝空心球及其制品是一种耐高温、节能优异的轻质耐火材料,在各种气氛下使用都非常稳定。特别是于在1800℃的高温窑炉上应用。氧化铝空心球可用于做高温、超高温隔热填料,高温耐火混凝土轻质材料,高温浇注料等。氧化铝空心球耐火砖可用于高温节能(>30%)倒焰窑、梭式窑、钼丝炉、钨棒炉、感应炉、氮化炉等。对于减轻炉体重量,改造结构、节约材料、节省能源,节能高达40%以上,均取得明显效果。

    氧化铝空心球在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用,取得了十分满意的节能效果。

轻质耐高温隔热耐火材料氧化铝空心球

推荐资讯
