氧化铝空心球浇注料如何施工

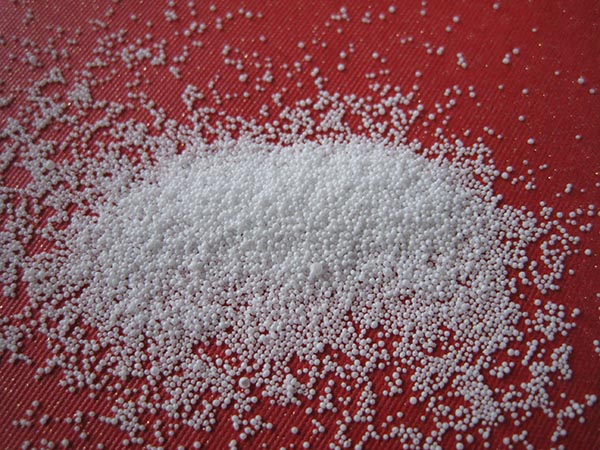

    氧化铝空心球的原材料是以工业氧化铝，在电炉中冶炼吹制而成的，晶型为a-Al2O3微晶体，氧化铝空心球使用温度高，机械强度高，为一般制品的数倍，体积面度较小。接下来河南四成氧化铝空心球厂家为大家介绍氧化铝空心球浇注料如何施工。

    一、施工准备

    1、搅拌，根据施工量准备混凝土搅拌机或搅拌槽。搅拌机和搅拌槽应该干净，不得粘附异物和残料。使用搅拌机时需注意不漏水。

    2、施工前应将施工场地仔细地清扫，特别是施工部位粘附的炉渣和结块等要完全清理干净，以便使耐火浇注料粘结良好。


    3、加入耐火浇注料中的水需是清水（10-20℃）加水量9~13%。禁止使用污水和海水。

    二、搅拌

    氧化铝空心球浇注料的搅拌方法应采用强制式搅拌机搅拌，将编织袋中的原料倒入搅拌机中。

    1、一次搅拌量，应为30分钟以内施工完为好。

    2、干混后加入所需水量的2/3进行搅拌，再加剩余1/3水搅拌3~5分钟。加水量不能过多或过少，加水量适量为好，过多过少会影响强度。

    3、搅拌中严禁将搅好的原料中途放置进行休息或停工等情况。

    4、同一作业的搅拌量，搅拌时间，用水量应该一致。
